Adaptery gniazd PGA

Kategorie Produkt Adaptery gniazd PGA, jesteśmy wyspecjalizowani producenci z Chin, Gniazda PGA Gniazda mPGA dostawcy / fabryki, hurt wysokiej jakości produkty Gniazdo układów scalonych R & D i produkcji, mamy doskonały serwis po sprzedaży i wsparcia technicznego. Czekamy na współpracę!

Chiny Adaptery gniazd PGA Dostawcy

Gniazda PGA Pin Gniazdo tablicy sieci
Tablica z siatką pinową, często w skrócie PGA, jest rodzajem opakowania z układem scalonym. W PGA, opakowanie jest kwadratowe lub prostokątne, a kołki są rozmieszczone w regularnym układzie na spodzie opakowania. Kołki są zwykle oddalone od siebie o 2,54 mm (0,1 cala) i mogą, ale nie muszą, pokrywać cały spód opakowania.
PGA są często montowane na płytkach drukowanych za pomocą metody otworu przelotowego lub umieszczane w gnieździe. PGA zezwalają na więcej pinów na układ scalony niż na starsze pakiety, takie jak podwójny pakiet in-line (DIP).

Gniazda i adaptery PGA
Gniazda i adaptery PGA (Low Grid Array Array) o niskiej sile wkładania są dostępne w wielu izolatorach zgodnych z RoHS, z setkami opcji połączeń śrubowych. Można pomieścić praktycznie każdy ślad PGA, w tym wzory pełnoekranowe.

Gniazda i adaptery PGA   Przegląd
Trwała konstrukcja do praktycznie każdego zastosowania
Szeroka gama materiałów, długości i rozmiarów
Ekonomiczna metoda wymiany, naprawy lub aktualizacji urządzeń PGA
Unikalne opcje, takie jak końcówki lutownicze, eliminują potrzebę lutowania falowego w mieszanych aplikacjach SMT / Thru-hole
Izolatory zgodne z RoHS i zaciski śrubowe są kompatybilne z obróbką bezołowiową - wybierz poszycie Matte Tin / Gold (MG) lub Gold / Gold (GG)

Gniazda Antenk's Pin Grid Array (PGA)
Złożone obwody drukowane są zbyt cenne, aby ryzykować bezpośrednie lutowanie do drogich układów scalonych (IC). Używanie gniazda to odpowiedź. Zastosowanie gniazd zapewnia korzyści, które potwierdzają opłacalność i upraszczają projektowanie płyt.

Linia gniazd procesora Antenk jest przeznaczona do użytku z pakietami mikroprocesorowymi opartymi na procesorach Intel i AMD. Typy gniazd obejmują tablicę sieci grid (LGA), tablicę sieci mikro-pin (mPGA) i PGA z niską do zera siłą wstawiania. Gniazda mPGA i PGA są przeznaczone do różnych pakietów mikroprocesorowych dla komputerów przenośnych, komputerów stacjonarnych i serwerów. W przypadku niestandardowych aplikacji gniazda kompresji można skonfigurować do konkretnej aplikacji.

mPGA / PGA (ZIF)
Gniazda te zapewniają interfejs PGA o zerowej sile wkładania (ZIF) do mikroprocesorowego pakietu PGA i są podłączone do płytki drukowanej za pomocą technologii lutowania powierzchniowego (SMT). Gniazda PGA są dostępne w macierzach do 989 pozycji za pomocą pojedynczej dźwigni, śrubokręta i metody uruchamiania klucza sześciokątnego.
Gniazda PGA (LIF)
Gniazda te są wykorzystywane przede wszystkim do testowania pakietów mikroprocesorowych przy użyciu przyłącza lutowanego przelotowo do konstrukcji płytki drukowanej. Styki są zewnętrznymi tulejami śrubowo-maszynowymi z wytłoczonymi i uformowanymi lub narysowanymi stykami wewnętrznymi. Niestandardowe tablice są dostępne w ponad 1000 pozycji.

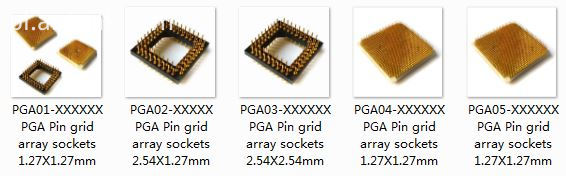

Typ gniazd Grid Array Array (PGA)
mPGA
PGA

PGA

Gniazda PGA Typowe zastosowania :
Wyeliminuj ręczne ładowanie kołków, ułatw widoczność połączenia lutowanego, montaż podzespołów o niskim profilu lub dopasowywanie płyty.
